矩型塊孔式石墨熱交換器由截面為矩形的單元換熱塊疊裝而成，整體強度高，耐熱沖擊性能好，傳熱效率高使用壽命長，本公司常規生產均為內聯式單向耐 腐蝕JK型與KS型兩系列，JK型側板為小塊，規格變化容易維修方便，KS型側板為 整體，增加上、下兩排緊固鏍柱.載熱體 分布更均勻。相同換熱面積時矩形塊孔式 設備高度比圓塊式小。本公司可根據用戶 要求生產外聯式、臥式安裝，雙向耐腐蝕 等具有其它特性之矩形塊孔式石墨熱交 換器。照片KS型實物圖，圖示為JK結構圖。
技術特性：
設計壓力MPa 縱向：0.5 橫向：0.3
設計溫度℃ -15 ~ 150
執行標準: HG/T3187—1999
JK型型號標記：
JK型矩形塊孔式石墨換熱器系列參數表
注：1.管口規格中的d, B為該管口的內徑，DN為管法蘭的公稱直徑。2.HG20593-1997突面板式平焊鋼制管法蘭，壓力等級1.0Mpa執行。3.本公司亦可制造≤150㎡/單臺設備及滿足特殊工藝需要的各式JK型設備。

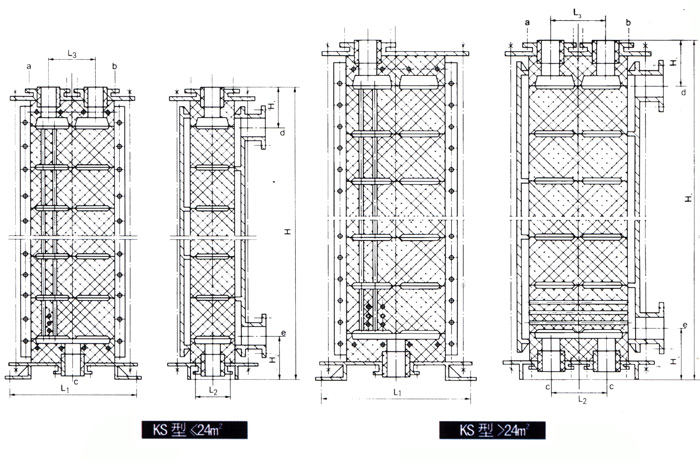

長峯牌KS型矩形塊孔式石墨熱交器按單臺換熱面積小于等于24m2分成兩種結構如圖示。本型設備之技術特性與JK相同圖示為換熱器結構圖。

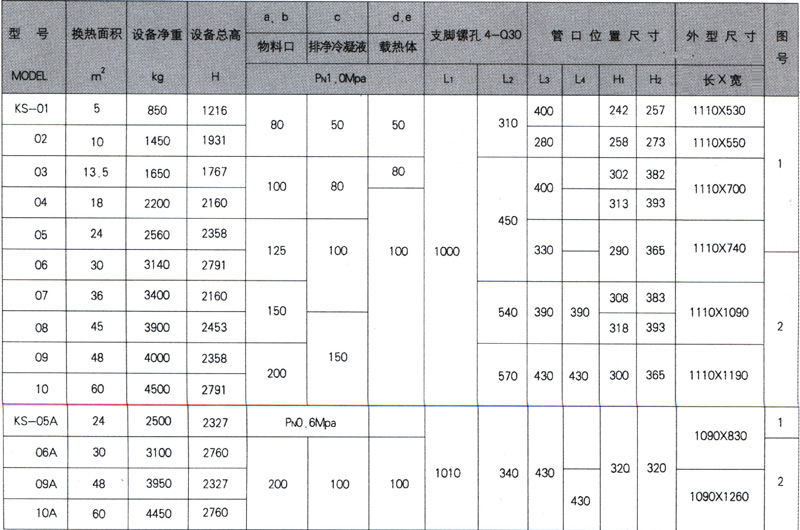

矩形孔式石墨換熱器系列參數表
注：型號有“A”為改進型
